Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...100 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 185х150х140 мм (с юстировоч.уст-вом).

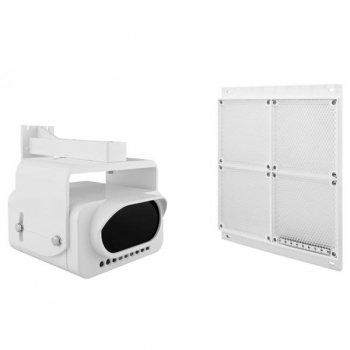

ИП212-52М – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52М используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.
Принцип действия:
Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52М могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52М – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52М позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.
В ИП212-52М всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).
С тыльной стороны корпуса приемо-передатчика расположены клеммные колодки для внешний подключений, а также программный переключатель тактики работы извещателя.
В составе извещателей ИП212-52М имеются выносные устройства УВ-ПРД-ПРМ, внешний вид которых приведен на рисунке.
Технические характеристики:
Параметр | Значение |
Устанавливаемые пороги срабатывания: для ИП212-52М | 20%, 30%, 40%, 50% |
Диапазон контролируемых расстояний | от 8 до 100 м |
Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
Площадь помещения, защищаемая одним извещателем | не более 900 м2 |
Напряжение питания извещателей (приемника, передатчика и приемо-передатчика) | от 10 до 30 В |
Ток, потребляемый извещателями в режиме «Норма»: ИП212-52М | не более 1,5 мА |
Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) | не более 1 мА |
Ток, потребляемый приемником в режимах: |
|
Величина скачка тока при формировании сигнала «Внимание» | 7,5±0,75 мА |
Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
Длительность отключения питания для сброса | не менее 2 с |
Инерционность срабатывания извещателя: |
|
Инерционность фиксации извещения «Неисправность» в режимах: |
|
Величина сопротивления замкнутых контактов оптореле: |
|
Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
Ток, коммутируемый опторелейными выходами | не более 100 мА |
Напряжение, коммутируемое опторелейными выходами | не более 100 В |
Предельное значение компенсации чувствительности | 3 дБ (50%) |
Скорость компенсации: |
|
Габаритные размеры приемо-передатчика: |
|
Масса приемо-передатчика: |
|
Габаритные размеры устройств выносных УВ-ПРД-ПРМ | не более 55х55х21 мм |
Масса УВ-ПРД-ПРМ | не более 0,04 кг |
Габаритные размеры рефлектора-отражателя ИП212-52М | не более 246х210х13 мм |
Масса рефлектора-отражателя ИП212-52М | не более 0,25 кг |
Диапазон рабочих температур | от минус 30 до + 55°С |
Максимально-допустимая относительная влажность | 98% |
Максимально допустимая частота вибрации | 55 Гц |
Максимально-допустимая освещенность в месте установки | 12 000 лк |
Степень жесткости по устойчивости к воздействию ЭМП | четвертая |
Степень защиты оболочки по ГОСТ 14254 | IP 40 |
