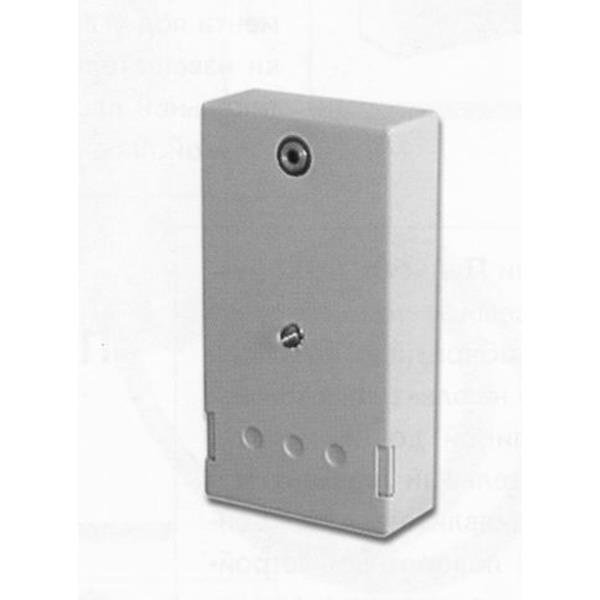

Пульсар 4-011С извещатель пожарный пламени

ИК извещатель пламени с ЧЭ на кабеле типа UTP в экране (1...25м), 2-х проводный, с фильтрацией периодических помех. Дальность обнаружения до 30м (ТП-5), угол обзора 120°, U-шс.9...28В, I-потр.300мкА, IP41 (66), t-раб.-50...+55°, 150х80х45мм

Извещатель пожарный пламени "Пульсар 4-011 N N ".

• Буква "Н" в конце наименования обозначает нормальное исполнение с рабочим температурным диапазоном: -10ОС ... +55ОС.
• Буква "С" в конце наименования обозначает специальное исполнение с рабочим температурным диапазоном: -50ОС ... +55ОС.
• Буква "L" в наименовании кабеля КЭ1 обозначает длину кабеля.

Извещатель пожарный "Пульсар 4" предназначен для обнару­жения загораний, сопровождающихся появлением открытого пламени. Принцип действия извещателя "Пульсар 4" основан на преобразовании инфракрасного (ИК) излучения в диапазоне 0,8 - 1,1 мкм, находящегося в поле зрения чувствительного элемента, в электрический сигнал. Работает совместно с приемно- контрольными приборами типа ППС-3, ППК-2, Сигнал-ВК, Сигнал- 4, Сигнал-20, Роса-IISLи аналогичными.

Извещатель является восстанавливаемым обслуживаемым устройством. В дежурном режиме выдает сигнал импульсного све­чения с периодом 10-15 с на оптический индикатор зеленого цвета. При обнаружении загорания выдает сигнал "Тревога" в шлейф сис­темы сигнализации и на оптический индикатор красного свечения.

Технические характеристики:

1.2.1 Дальность обнаружения тестового очага пламени, м.

очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м.

• (переключатель L=30), метры _____________________________________30

• (переключатель L=15), метры _____________________________________15

очаг ТП-6 (спирты) площадью 0,1 кв.м.

• (переключатель L=30), метры _____________________________________12

• (переключатель L=15), метры ______________________________________6

1.2.2 Время срабатывания, с:

• (переключатель T=7), секунды _____________________________________7

• (переключатель T=14), секунды ___________________________________14

• (переключатель T=21), секунды ___________________________________21

1.2.3 Время воостановления в дежурный режим из режима

"Тревога", секунды ________________________________________________2+0,2

1.2.4 Угол обзора, градусы ____________________________________________120

1.2.5 Длина электрического кабеля, для выносного чувствительного элемента, по заказу, м ___1 -25

1.2.6 Допустимая фоновая освещенность без модуляции 2- 10 Гц не более, лк:

• излучение ламп накаливания _____________________________________250

• люминисцентных ламп _________________________________________2500

1.2.7 Напряжение питания, В __________________________________________9-28

1.2.8 Потребляемый ток в дежурном режиме не более, мкА _________________300

1.2.9 Потребляемый ток в режиме "Пожар", МА ______((U-3,1В)/(1 кОм+Rд))±10%

1.2.10 Рабочий диапазон температуры:

• обычное исполнение "Н" __________________________ от -10 ОС до +55 ОС

• специальное исполнение "С" _______________________от -50 ОС до +55 ОС

1.2.11 Степень защиты оболочки , см. Таблицу 1

1.2.12 Габаритные размеры, мм:

• извещатель, не более ______________________________________150*80*45

• выносной чувствительный элемент ___________________________12*12*20

1.2.13 Масса извещателя, не более, кг: ___________________________________0,6

1.2.14 Срок службы изделия, лет ________________________________________10

Таблица 1
