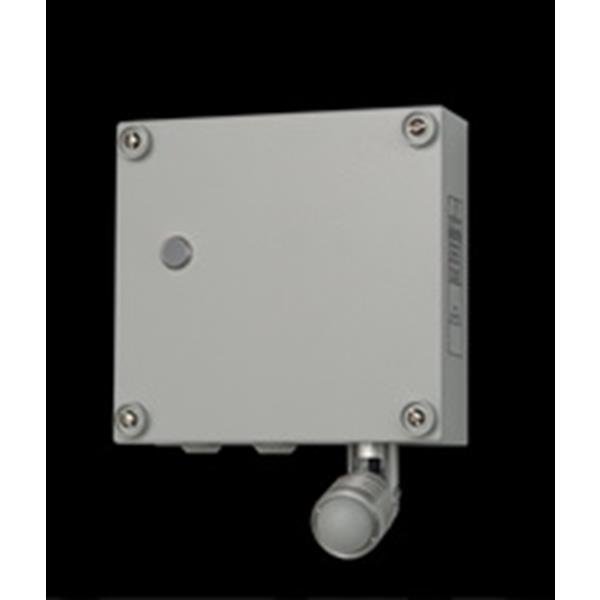

Пульсар 3-013С извещатель пожарный пламени

Где NN принимает следующие значения:

• Буква "Н" в наименовании извещателя обозначает нормальное исполнение с рабочим температурным диапазоном извещателя: -10°С...+55°С.
• Буква "С" обозначает специальное исполнение с рабочим температурным диапазоном извещателя: -50°С...+55°С.
• Буква "К" обозначает исполнение с выдачей сигнала "Пожар" с помощью "сухого контакта".

Степень защиты оболочки извещателя - IP55.

Извещатель пожарный "Пульсар 3-013" предназначен для обнаружения загораний, сопровождающихся появлением открытого пламени. Принцип действия извещателя "Пульсар 3-013" основан на приеме инфракрасного (ИК) излучения от очага возгорания 0,8-1,7мкм с помощью чувствительного элемента, передаче его в электронный блок, обработке электрического сигнала и формировании сигнала "Пожар". Прием инфракрасного излучения производится в двух спектральных диапазонах по отдельным каналам. Двухспектральный прием излучения и цифровая обработка сигнала позволяют исключить влияние помех, вызванных излучениями от искусственных источников освещения, электродуговой сварки, модуляцией вибрирующих частей оборудования, солнечных бликов и обеспечивающих взрывобезопасный уровень взрывозащиты.

Он может устанавливаться в зонах класса 2, т.е. там, где окружающая атмосфера редко содержит взрывоопасную газовую смесь.



Извещатель является восстанавливаемым, обслужива­емым устройством. При обнаружении загорания выдает сигнал "Пожар" в шлейф системы сигнализации и на световой индика­тор, расположенный в корпусе извещателя.

Подключение извещателя производится по четырехпроводному шлейфу пожарной сигнализации. По двум линиям производится питание постоянным напряжением в диапазоне 12В ... 28В. Две других линии используются для информацион­ной связи с прибором приемно-контрольным.

Извещатель может работать в двух режимах - адресном (Пульсар 21) и безадресном. Режим работы задается переключателем.

Технические характеристики:

1 Дальность обнаружения тестового очага пламени ТП-5 площадью 0,1 кв.м, м_30

2 Дальность обнаружения тестового очага пламени ТП-6 площадью 0,2 кв.м, м_12

3 Время срабатывания, сек.:

• типовое значение____________________________________________________10

• максимальное значение_______________________________________________20

4 Угол обзора, градусы:

• типовоезначение____________________________________________________120

5 Допустимая фоновая освещенность, лк:

• рассеянное солнечное излучение____________________________________15000

• излучение ламп накаливания800

• люминисцентных ламп_____________________________________________2000

• периодические оптические помехи с частотой 0Гц-100Гц _______________2000

• излучение дуговой сварки _________________________________________15000

6 Ток, коммутируемый контактами реле, не более, А _______________________0,5

7 Напряжение на контактах реле, не более, В______________________________ 36

8 Рабочий диапазон температуры, __________________________Н "-10°С...+55°С", С "-50°С...+55°С"

9 Степень защиты оболочки по Г0СТ14254-80 __________________________IP55

10 Габаритные размеры, мм:

• электронный блок ___________________________________________200*200*70

• чувствительный элемент _______________________________________35*35*78

11 Масса извещателя, не более, кг. ______________________________________3,0

12 Срок службы изделия, лет. ___________________________________________10



Модификации:
