Пульсар 4-011ПСК извещатель пожарный пламени

ИК извещатель пламени с ЧЭ на электрическом кабеле в металлорукаве (1...25м), 4-х проводный (выход «СК»), с фильтрацией периодических помех. Дальность обнаружения до 30м (ТП-5), угол обзора 120°, U-пит.12...28В, I-потр.300мкА, IP55 (66), t-раб.-50...+55°, 200х200х70мм

Извещатель пожарный пламени ИП 330-411П "Пульсар 4-011П NN "

Где NN принимает следующие значения:



• Буква "Н" обозначает нормальное исполнение с рабочим температурным диапазоном блока извещателя: -10С ... + 55С.
• Буква "С" обозначает специальное исполнение с рабочим температурным диапазоном извещателя: -50С... + 55С.
• Буква "К" обозначает четырехпроводное исполнение с выдачей сигнала "Пожар" с помощью "сухого контакта".
• Буква "Т" обозначает четырехпроводное исполнение с выдачей сигнала "Пожар" с помощью опторазвязанного транзисторного ключа.
• Буква "L" в наименовании кабеля обозначает длину электрического кабеля, соединяющего выносной чувствительный элемент с электронным блоком.

Извещатель пожарный "Пульсар 4-011П" предназначен для обнаружения возгораний, сопровождающихся появлением открытого пламени. Принцип действия извещателя "Пульсар 4-011П" основан на преобразовании инфракрасного (ИК) излучения в диапазоне 0,8 - 1,1 мкм, находящегося в поле зрения чувствительного элемента, в электрический сигнал. Работает совместно с приемно-контрольными приборами типа ППС-3, ППК-2, Сигнал-ВК, Сигнал-4, Сигнал-20, Роса-IISLи аналогичными.

Извещатель является восстанавливаемым обслуживаемым устройством. В дежурном режиме выдает сигнал импульсного свечения с периодом 10-15 с на оптический индикатор зеленого цвета. При обнаружении загорания выдает сигнал "Тревога" в шлейф системы сигнализации и на оптический индикатор красного свечения.



Технические характеристики извещателей "Пульсар 4-011П"

1 Дальность обнаружения тестового очага пламени, м.

очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м.

• (переключатель L=30м), метры ____________________________________30

• (переключатель L=15м), метры ____________________________________15

очаг ТП-6 (спирты) площадью 0,1 кв.м. *

• (переключатель L=30), метры _____________________________________12

• (переключатель L=15), метры ______________________________________6

2 Время срабатывания, с: *

• (переключатель T=7), секунды ______________________________________7

• (переключатель T=14), секунды ____________________________________14

• (переключатель T=21), секунда ____________________________________21

3 Угол обзора, градусы:

• типовое значение _______________________________________________120

• по заказу ___________________________________________________30-120

4 Длина кабеля КЭ1, для выносного чувствительного элемента,

по заказу, м ________________________________________________________1-25

5 Допустимая фоновая освещенность без модуляции 2- 10 Гц не более, лк:

• рассеянное солнечное излучение _______________________________15 000

• излучение ламп накаливания _____________________________________250

• люминисцентных ламп ________________________________________2 500

6 Степень защиты оболочки,

• электронный блок _____________________________________________IP55

• выносной чувствительный элемент ______________________________IP66

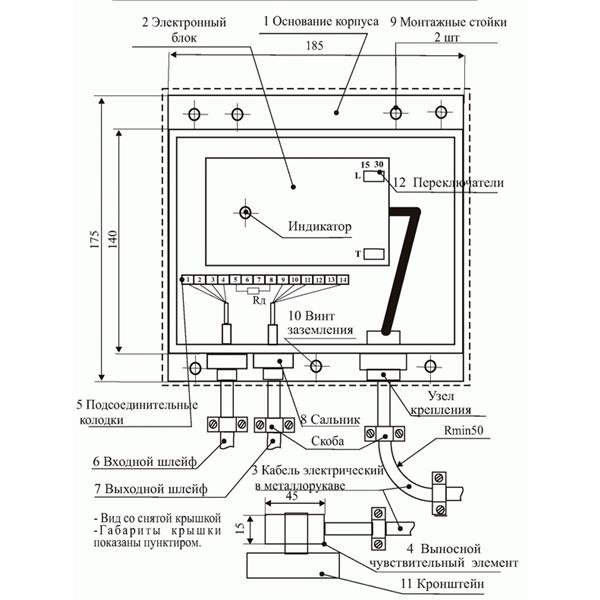

7 Габаритные размеры, мм:

• электронный блок _______________________________________200*200*70

• выносной чувствительный элемент ___________________________20*20*40

8 Масса не более, кг:

• электронный блок ______________________________________________3,0

• выносной чувствительный элемент ______________________________0,035

9 Срок службы изделия, лет ________________________________________10



Модификация извещателя
