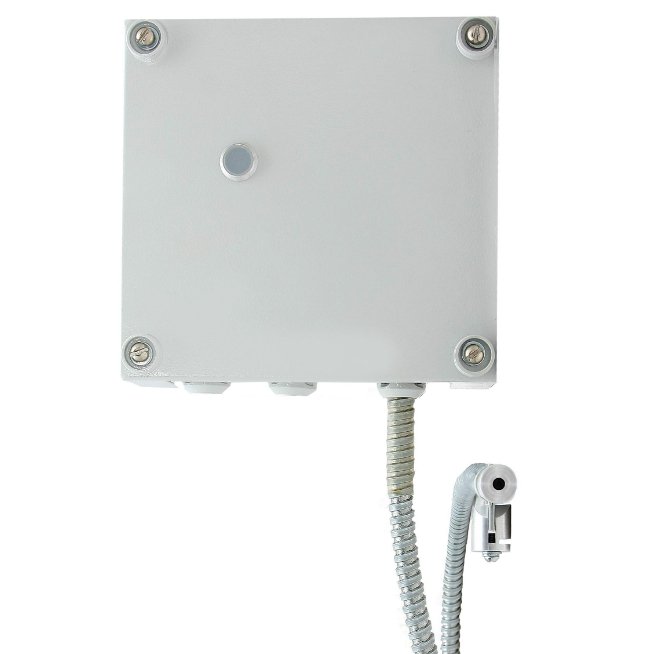

ИК извещатель пламени с ЧЭ на электрическом кабеле в металлорукаве (1...25м), 4-х проводный (выход «ОК»), с фильтрацией периодических помех. Дальность обнаружения до 30м (ТП-5), угол обзора 120°, U-пит.12...28В, I-потр.300мкА, IP55 (66), t-раб.-50...+55°, 200х200х70мм
Извещатель пожарный пламени ИП 330-411П "Пульсар 4-011П NN "
Где NN принимает следующие значения:
Извещатель пожарный "Пульсар 4-011П" предназначен для обнаружения возгораний, сопровождающихся появлением открытого пламени. Принцип действия извещателя "Пульсар 4-011П" основан на преобразовании инфракрасного (ИК) излучения в диапазоне 0,8 - 1,1 мкм, находящегося в поле зрения чувствительного элемента, в электрический сигнал. Работает совместно с приемно-контрольными приборами типа ППС-3, ППК-2, Сигнал-ВК, Сигнал-4, Сигнал-20, Роса-IISLи аналогичными.
Извещатель является восстанавливаемым обслуживаемым устройством. В дежурном режиме выдает сигнал импульсного свечения с периодом 10-15 с на оптический индикатор зеленого цвета. При обнаружении загорания выдает сигнал "Тревога" в шлейф системы сигнализации и на оптический индикатор красного свечения.
Технические характеристики извещателей "Пульсар 4-011П"
1 Дальность обнаружения тестового очага пламени, м.
очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м.
(переключатель L=30м), метры ____________________________________30
(переключатель L=15м), метры ____________________________________15
очаг ТП-6 (спирты) площадью 0,1 кв.м. *
(переключатель L=30), метры _____________________________________12
(переключатель L=15), метры ______________________________________6
2 Время срабатывания, с: *
(переключатель T=7), секунды ______________________________________7
(переключатель T=14), секунды ____________________________________14
(переключатель T=21), секунда ____________________________________21
3 Угол обзора, градусы:
типовое значение _______________________________________________120
по заказу ___________________________________________________30-120
4 Длина кабеля КЭ1, для выносного чувствительного элемента,
по заказу, м ________________________________________________________1-25
5 Допустимая фоновая освещенность без модуляции 2- 10 Гц не более, лк:
рассеянное солнечное излучение _______________________________15 000
излучение ламп накаливания _____________________________________250
люминисцентных ламп ________________________________________2 500
6 Степень защиты оболочки,
электронный блок _____________________________________________IP55
выносной чувствительный элемент ______________________________IP66

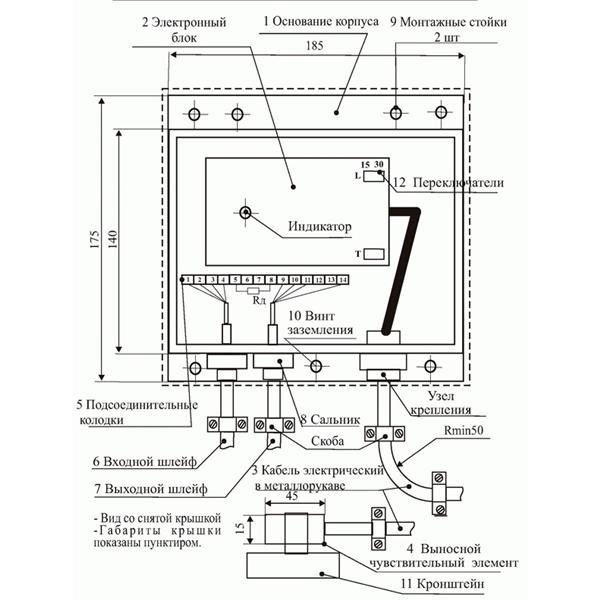

7 Габаритные размеры, мм:
электронный блок _______________________________________200*200*70
выносной чувствительный элемент ___________________________20*20*40
8 Масса не более, кг:
электронный блок ______________________________________________3,0
выносной чувствительный элемент ______________________________0,035
9 Срок службы изделия, лет ________________________________________10
Модификация извещателя
|
Модификация извещателя |
Температурный диапазон |
Конструктивные и функциональные особенности |
|
Пульсар 4 -011ПН |
-10 ОС...+55 ОС |
Подключение к ППКП по 2-х проводному шлейфу. Ток в режиме "Пожар" задается с помощью внутреннего резистора 1000 Ом и добавочного резистора Rд. |
|
Пульсар 4 -011ПС |
-50 ОС...+55 ОС |
|
|
Пульсар 4 -011ПНТ |
-10 ОС...+55 ОС |
Подключение к ППКП по 4-х проводному шлейфу. Ток в режиме "Пожар" по сигнальным цепям задается с помощью транзисторного ключа, внутреннего резистора 1000 Ом и добавочного резистора Rд. Сигнальная и питающая цепи гальванически развязаны |
|
Пульсар 4 -011ПСТ |
-50 ОС...+55 ОС |
|
|
Пульсар 4 -011ПНК |
-10 ОС...+55 ОС |
Подключение к ППКП по 4-х проводному шлейфу. Выход сигнала "Пожар" сухим контактом Ток в режиме "Пожар" по сигнальным цепям задается с помощью добавочного резистора Rд2. Сигнальная и питающая цепи гальванически развязаны Ток, коммутируемый контактами реле, не более 0,5А при |
|
Пульсар 4 -011ПСК |
-50 ОС...+55 ОС |
