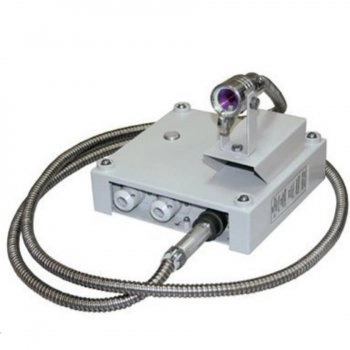

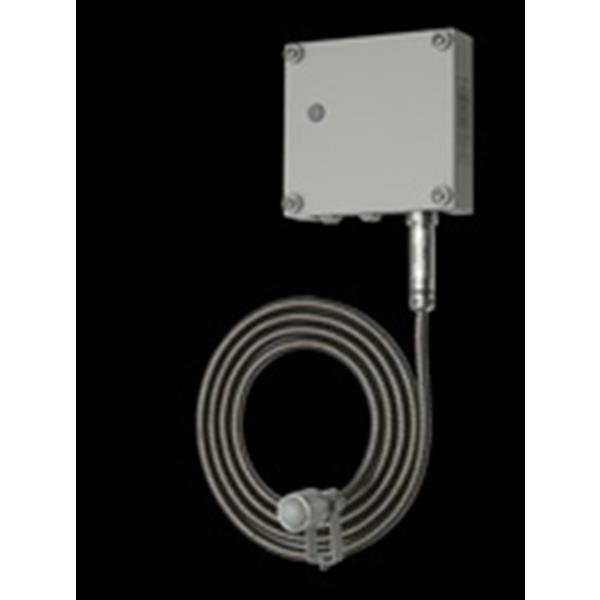

Пульсар 3-014Н извещатель пожарный пламени

Где NN принимает следующие значения:

• Буква "Н" в наименовании извещателя обозначает нормальное исполнение с рабочим температурным диапазоном электронного блока и выносного чувствительного элемента извещателя: -10ОС.+55ОС.
• Буква "С" обозначает специальное исполнение с рабочим температурным диапазоном электронного блока и выносного чувствительного элемента извещателя: -50ОС.+55ОС.
• Буква "К" обозначает исполнение с выдачей сигнала "Пожар" с помощью "сухого контакта".
• Буква "L" в наименовании кабеля обозначает длину электрического кабеля в метрах.

Степень защиты оболочки электронного блока и выносного чувствительного элемента: IP55.

Извещатель пожарный "Пульсар 3-014" предназначен для обнаружения загораний, сопровождающихся появлением открытого пламени. Принцип действия извещателя "Пульсар 3-014" основан на приеме инфракрасного (ИК) излучения от очага возгорания 0,8-1,7мкм с помощью чувствительного элемента, передаче его в электронный блок, обработке электрического сигнала и формировании сигнала "Пожар". Прием инфракрасного излучения производится в двух спектральных диапазонах по отдельным каналам. Двухспектральный прием излучения и цифровая обработка сигнала позволяют исключить влияние помех, вызванных излучениями от искусственных источников освещения, электродуговой сварки, модуляцией вибрирующих частей оборудования, солнечных бликов и обеспечивающих взрывобезопасный уровень взрывозащиты.

Он может устанавливаться в зонах класса 2, т.е. там, где окружающая атмосфера редко содержит взрывоопасную газовую смесь.

Извещатель является восстанавливаемым, обслужива­емым устройством. При обнаружении загорания выдает сигнал "Пожар" в шлейф системы сигнализации и на световой индика­тор, расположенный в корпусе извещателя.

Подключение извещателя производится по четырехпроводному шлейфу пожарной сигнализации. По двум линиям производится питание постоянным напряжением в диапазоне 12В . 28В. Две других линии используются для информацион­ной связи с прибором приемно-контрольным.

Извещатель может работать в двух режимах - адресном (Пульсар 21) и безадресном. Режим работы задается переключателем.

Технические характеристики:

Дальность обнаружения тестового очага пламени ТП-5 площадью 0,1 кв.м, м______30

Дальность обнаружения тестового очага пламени ТП-6 площадью 0,2 кв.м, м______12

Время срабатывания, сек.:

• типовое значение ____________________________________________________10

• максимальное значение _______________________________________________20

Угол обзора, градусы

• типовое значение ___________________________________________________120

Длина кабеля, м _________________________________________________________1-25

Допустимая фоновая освещенность, лк:

• рассеянное солнечное излучение ____________________________________15000

• излучение ламп накаливания _________________________________________800

• люминисцентных ламп _____________________________________________2000

• периодические оптические помехи с частотой 0Гц-100Гц ________________2000

• излучение дуговой сварки __________________________________________15000

Ток, коммутируемый контактами реле, не более, А ___________________________0,5

Напряжение на контактах реле, не более, В __________________________________ 36

Степень защиты оболочки по ГОСТ14254-80:

• электронный блок _________________________________________________IP55

• выносной чувствительный элемент __________________________________IP55

Габаритные размеры, мм:

• электронный блок ___________________________________________200*200*70

• выносной оптический элемент __________________________________35*35*78

Масса извещателя, не более, кг _____________________________________________3,0

Срок службы изделия, лет __________________________________________________10
