Пульсар 4-012СТ извещатель пожарный пламени

ИК извещатель пламени с ЧЭ на оптическом кабеле в металлорукаве (1...25м), 4-х проводный (выход «ОК»), с фильтрацией периодических помех. Дальность обнаружения до 30м (ТП-5), угол обзора 90°, U-пит.12...28В, I-потр.350мкА, IP55 (66), t-раб.-50...+55°, 200х200х70мм



Извещатель пожарный "Пульсар 4-012" предназначен для обнаружения загораний, сопровождающихся появлением открытого пламени в зонах со специальными условиями эксплуатации (температура выше +55ОС, наличие агрессивных компонент, взрывоопасность, труднодоступность). Работает совместно с приемно-контрольными приборами типа ППС-3, ППК-2, Сигнал-ВК, Сигнал-4, Сигнал-20, Роса и аналогичными.

Извещатель является восстанавливаемым обслуживае­мым устройством. В дежурном режиме выдает сигнал импу­льсного свечения с периодом 10-15 с на оптический индикатор зеленого цвета. При обнаружении загорания выдает сигнал "Тревога" в шлейф системы сигнализации и на оптический индикатор красного свечения.

Принцип действия извещателя "Пульсар 4-012" основан на преобразовании инфракрасного (ИК) излучения в диапазоне 0,8 -1,1 мкм, находящегося в поле зрения входного оптическо­го элемента, в электрический сигнал.

Извещатель предназначен для контроля зон со специ­альными условиями эксплуатации (температура выше +55ОС, наличие агрессивных компонент, взрывоопасность, трудно­доступность). Для выполнения этой задачи он оснащен оптическим каналом связи, состоящим из выносного оптического элемента и оптоволоконного кабеля длиной от 1 до 25 м.

Оптический канал связи устойчив к высокой температу­ре, агрессивным компонентам, взрывобезопасен, что позволя­ет монтировать его в зонах со специальными требованиями.

Электронный блок оснащен микроконтроллером со специальной программой обработки, позволяющей исключить сработку извещателя от периодических оптических помех.

Блок извещателя монтируется в зоне с требованиями, допускающими применение аппаратуры без специальных средств взрывозащиты, имеющих степень защиты оболочки IP55. Такое разделение функций позволило создать надежный, безопасный в работе извещатель.

Технические характеристики извещателя "Пульсар 4-012СТ"

1 Дальность обнаружения тестового очага пламени, м.

очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м.

• (переключатель L=30м), метры ________________________________________30

• (переключатель L=15м), метры ________________________________________15

очаг ТП-6 (спирты) площадью 0,1 кв.м.

• (переключатель L=30), метры _________________________________________12

• (переключатель L=15), метры __________________________________________6

2 Время срабатывания, с :

• (переключатель T=7), секунды __________________________________________7

• (переключатель T=14), секунды ________________________________________14

• (переключатель T=21), секунда ________________________________________21

3 Угол обзора, градусы

• типовое значение ____________________________________________________90

• по заказу ________________________________________________________30-90

4 Длина оптоволоконного кабеля ОВ1, для выносного оптического элемента,

по заказу, м ____________________________________________________________1-25

5 Допустимая фоновая освещенность без модуляции 2- 10 Гц не более, лк:

• рассеянное солнечное излучение ____________________________________15000

• излучение ламп накаливания _________________________________________250

• люминисцентных ламп _____________________________________________2500

6 Степень защиты оболочки,

• электронный блок _________________________________________________IP55

• выносной оптический элемент ______________________________________IP66

7 Габаритные размеры, мм:

• электронный блок, __________________________________________200*200*70

• выносной оптический элемент __________________________________35*35*70

8 Масса не более, кг:

• электронный блок __________________________________________________3,5

• выносной оптический элемент _______________________________________0,2

9 Срок службы изделия, лет ___________________________________________10

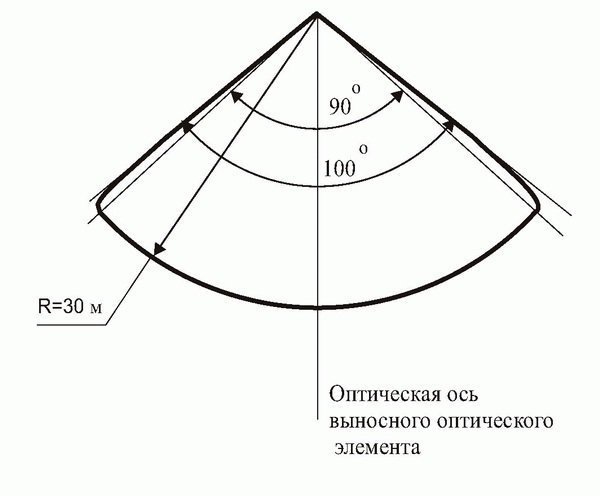

Проекция поля зрения входного оптического элемента на плоскость, параллельную его оптической оси
