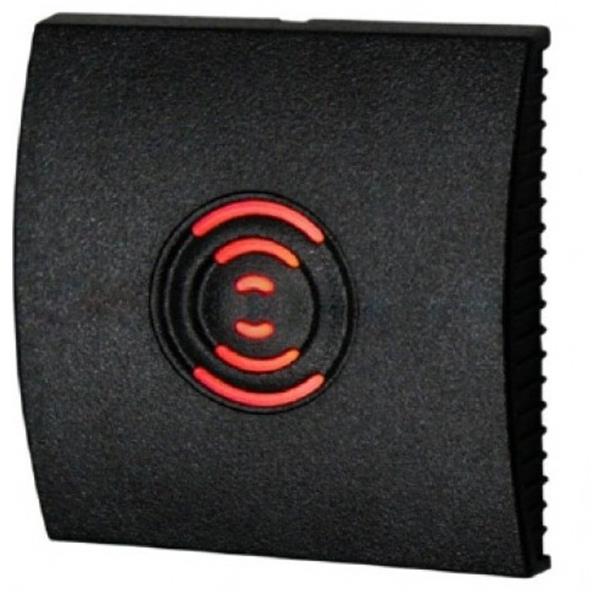

ST-PR170EM Считыватель EM, интерфейс Wiegand, до 10 см

Считыватель EM, интерфейс Wiegand, до 10 см, -30°+60°С, 8.6х8.6х1.7 см, 5-16 В DC, 70 мA

Устройства контроля доступа ST-PR070EM, ST-PR170EM и ST-PR170EК марки Smartec предназначены для считывания бесконтактных карт стандарта Em Marine. Они используют радиочастотную технологию идентификации и работают на частоте 125 кГц. Как и многие аналоги, эти бесконтактные считыватели имеют Wiegand-интерфейс, принимают код карты на расстоянии до 10 см и отличаются между собой наличием/отсутствием встроенной клавиатуры. Благодаря прочному пластиковому корпусу c IP65 и защите электроники от влаги, считыватели могут работать как в помещении, так и на улице, а также имеют высокий уровень вандалозащищенности.

ST-PR070EM и ST-PR170EM представляют собой бесклавиатурные считыватели, которые выполняют прием кода поднесенной к ним карты-пропуска. В отличие от них, бесконтактный считыватель ST-PR170EК оснащен кодонаборной клавиатурой и позволяет дополнительно использовать пин-код для идентификации персонала. Такая двухфакторная идентификация по RFID-метке и пин-коду значительно повышает безопасность помещения, поскольку не позволяет использовать для прохода чужую карту-пропуск.

Распространенный стандарт и оптимальная дистанция считывания
Все считыватели Smartec 70-ой серии поддерживают достаточно распространенный стандарт EM Marine и выделяются высокой надежностью работы и стабильностью бесконтактного считывания. Максимальное расстояние между картой и считывателем зависит от размера антенны и электроники устройства, выбор которых осуществляется производителем с учетом области их применения. Описываемые бесконтактные считыватели имеют радиус действия до 10 см и оптимальны для использования в СКУД офисных зданий, складов, служебных помещений магазинов, а так же для учета рабочего времени персонала.

Принцип работы считывателя с картой
Проксимити считыватели ST-PR070EM, ST-PR170EM и ST-PR170EК используют для приема кода карт технологию радиочастотной идентификации RFID (Radio Frequency Identification) и постоянно излучают радиосигнал на частоте 125 кГц. Когда бесконтактная карта попадает в поле действия считывателя, в ее приемном тракте наводится переменное напряжение, за счет которого она переходит в активный режим работы и формирует ответный радиосигнал на частоте 125 кГц, модулированный уникальным кодом карты. Полученный код бесконтактные считыватели передают на контроллер СКУД для сверки его с кодами, хранящимися в базе данных.

Возможность применения в СКУД любых производителей
Каждый считыватель 70-ой серии состоит из антенного модуля, радиочастотного блока, микросхемы и микроконтроллера с интерфейсом Wiegand 26, благодаря которому он совместим с контроллерами систем контроля доступа практически всех производителей. Кроме Wiegand 26, эти бесконтактные считыватели опционально поддерживают формат Wiegand 34 и карты Mifare. Следует также отметить, что 70-ая серия устройств относится к бюджетному классу, т.к. их стоимость существенно ниже стоимости аналогичных считывателей, использующих стандарты Proximity, iClass или Mifare.

Работа ST-PR170EK в различных режимах идентификации
Благодаря встроенной 12-кнопочной мембранной клавиатуре, бесконтактные считыватели ST-PR170EK могут работать в различных режимах идентификации: только карта, карта или ПИН, карта и ПИН, только ПИН (зависит от настроек системы контроля доступа). Как и остальные модели данной серии, считыватели ST-PR170EK имеют световую и звуковую сигнализацию приема кода, облегчающую «общение» пользователя с системой.

Использование считывателей внутри и вне помещений
Влаго- и пылезащитный корпус со степенью защиты IP65 позволяет эксплуатировать бесконтактные устройства как внутри помещений, так и в уличных условиях, надежно защищая считыватель от пыли, дождя, снега и других атмосферных осадков. ST-PR070EM, ST-PR170EM, ST-PR170EК бесперебойно работают в диапазоне температур от -30 до +60°С при относительной влажности воздуха до 95%. Кроме того, высокопрочный пластиковый материал корпуса защищает бесконтактные считыватели от вандалов. Для электропитания устройств используется источник постоянного тока с напряжением 5-16 В.

Технические характеристики на бесконтактные считыватели ST-PR070EM, ST-PR170EM и ST-PR170EК
