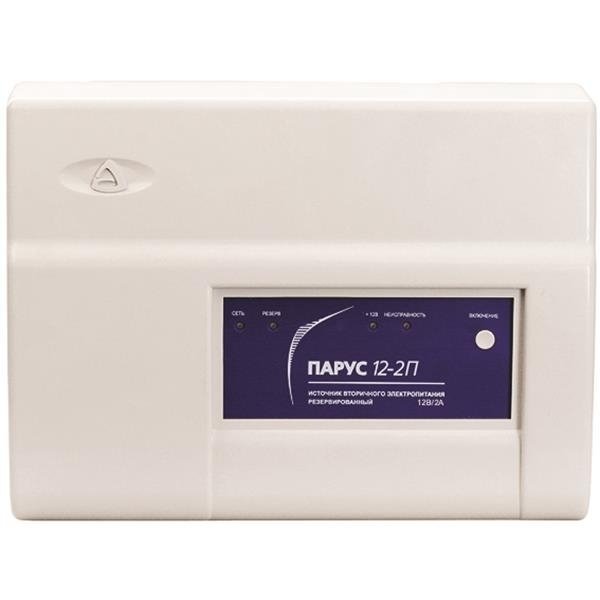

Парус-12-2П (Парус-5П) Источник вторичного электропитания резервированный 12В, 2 А

Источник вторичного электропитания резервированный 12В, 2 А, под аккумулятор 7 Ач, пластиковй корпус

Назначение

Парус 12-2П «Парус-5» предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.
Резервированный источник вторичного электропитания "Парус 12-2П (Парус-5)" имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "АКБ" индицирует наличие и состояние аккумуляторной батареи; "+12 В" индицирует наличие выходного напряжения;
На передней панели ИВЭП расположена кнопка "Включение", предназначенная для включения/выключения выходного напряжения. Блокировка отключения выходного напряжения осуществляется замыканием джампера J1, установленного на плате.
При срабатывании защиты от перегрузки ИВЭП отключается выход +12 В, индикатор "+12 В" мигает красным светом и выдаётся прерывистый звуковой сигнал.
Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7:13,8 В.
При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный звуковой сигнал. При установке в ИВЭП глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.

Возможность работы на емкостную нагрузку.

Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).

Электронная защита:

- при переполюсовке АКБ;
- при КЗ;
- при перегрузке в нагрузке с самовосстановлением;
- от глубокого разряда АКБ.

Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр

Для блокировки отключения выхода +12 В на плате установлен джампер J1.

Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.

Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Напряжение на выходе снимается при появлении КЗ по выходу, разрядке аккумулятора или ручном отключении с помощью выключателя на лицевой панели.

Постоянное выходное напряжение при наличии сети	13,0...14,1 В
Постоянное выходное напряжение при отсутствии сети	10,0...13,0 В
Напряжение пульсаций, не более	30 мВ
Напряжение заряда аккумулятора	13,8...14,1 В
Напряжение срабатывания защиты от глубокого разряда аккумулятора	10,5 ± 0,6 В
Выходной ток, не более	2,0 А
Допустимая перегрузка по току длительностью до 3 мин. при заряженном аккумуляторе, не более	2,8 А
Напряжение питания сети переменного тока	187...242 В
Мощность, потребляемая от сети переменного тока, во всех режимах не более	35 ВА
Номинальная ёмкость встроенного аккумулятора	7 Ач
Диапазон рабочих температур	+5...+45 °С
Относительная влажность воздуха при + 40°С, не более	93 %
Масса без аккумулятора, не более	1,5 кг
Габаритные размеры	210х290х90 мм
Средняя наработка на отказ, не менее	40 000 ч
Срок службы, не менее	10 лет
