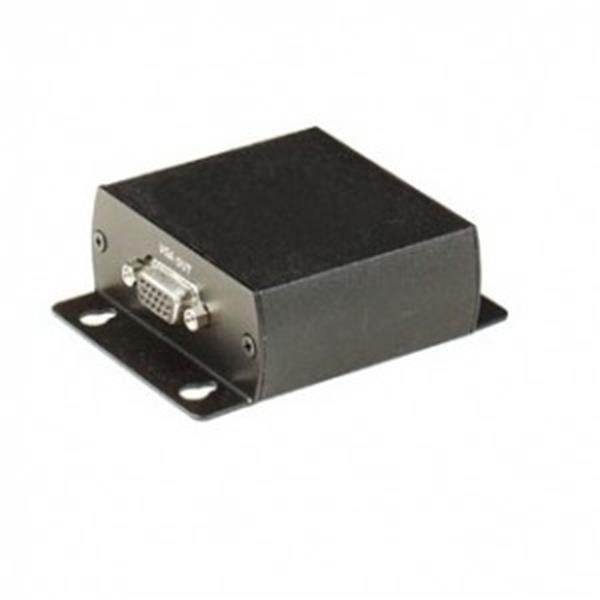

передатчик VE01T (TTA111VGA-T) имеет дополнительный (cквозной) VGA- выход для подключения локального VGA
Передатчик VGA сигнала. Вход VGA, выход RJ45. Максимальное разрешение передаваемого изображения 1600х1200 пикс. при 85Гц, адаптер питания 220/5V.
Предназдачен для работы с приемником VGA-сигнала TTA111VGA-R
Основные особенности:
активного типа, передает VGA-видеосигнал на расстояние до 300 м по неэкранированному кабелю UTP CAT5
поддерживает разрешение до 1600х1200 (полоса частот 150 МГц)
совместим с любыми VGA-мониторами, рекомендуется использовать с плазменными панелями, медиа проекторами, ноутбуками, информационными дисплеями и др.
рекомендуется использовать в образовательных учреждениях, коммерческих презентациях и рекламе, с информационными видеодисплеями
блок питания в комплекте.
Технические характеристики:
Модель
TTA111VGA
Разрешение
до 1600x1200 пикс. при частоте 85Гц
Дальность передачи видеосигнала
до 300 метров
Входные видео сигналы
Цветной аналоговый, 75 Ом, 0,7В (p-p)
Синхронизированный сигнал
Ширина полосы частот видеосигнала
150MHz
Горизонтальный частотный диапазон
30 -95KHz
Вертикальный частотный диапазон
50 - 180Hz
Подключение VGA
15-ти пиновый разъём Mini D-Sub (высокой плотности)
Подключение кабеля UTP
RJ-45
Электропитание
TTA111VGA-T: 5В постоянного тока, 150мA (Max) TTA111VGA-R: 5В постоянного тока, 250мA (Max)
Блок питания (в комплекте)
5В постоянного тока, 1A = 2шт.
Температура
Рабочая: от 0°С до +55°С, хранение: от -20°С до +85°С, влажность воздуха: до 95%
Размеры, мм
TTA111VGA-T: 67x27x87, TTA111VGA-R: 67x27x140

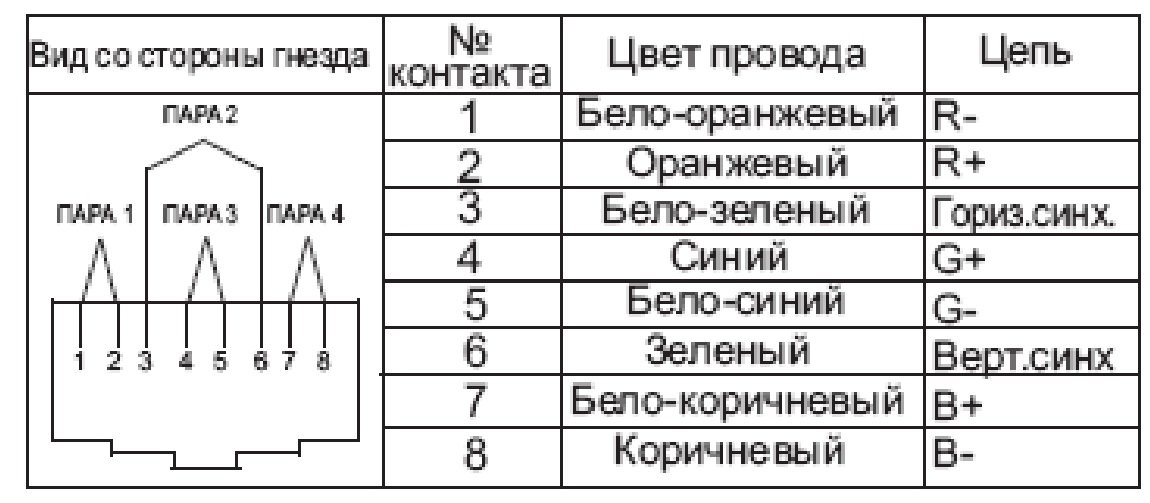

Для нормальной работы комплекта TTA111VGA кабель UTP необходимо с двух сторон опрессовать в вилку RJ45 как указано ниже:

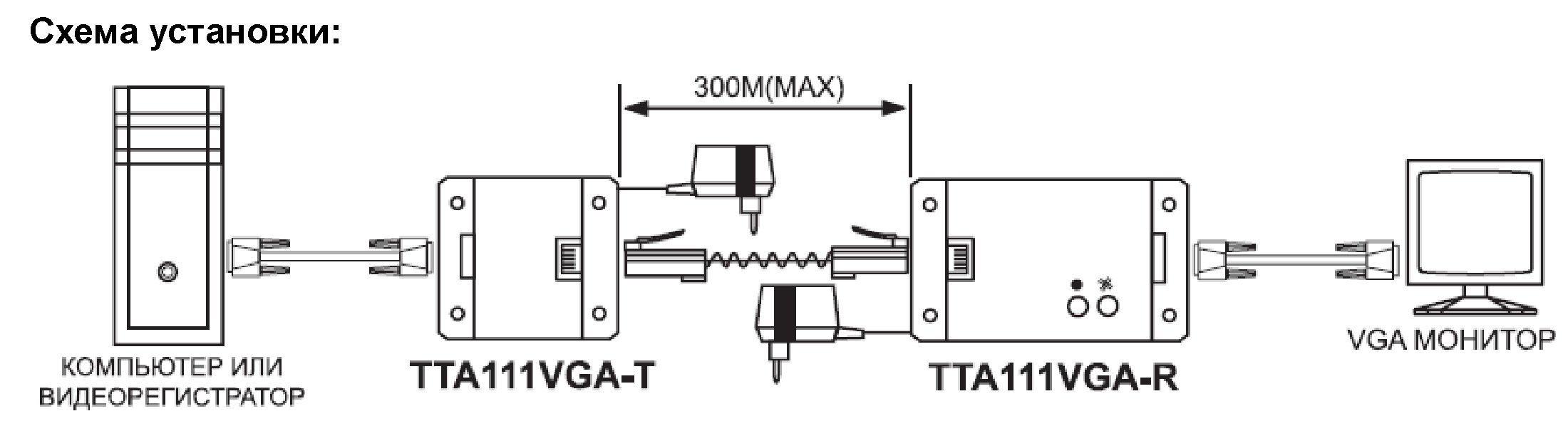

В случае невозможности проложить один цельный кабель UTP от передатчикаTTA111VGA-Т до приёмника TTA111VGA-R, можно воспользоваться способом подключения с использованием соединителей. Опрессовка вилок RJ45 в этом случае аналогична описанной выше.
