Описание программного обеспечения интегрированной системы безопасности ParsecNET 3
Введение в систему
Программное обеспечение интегрированной системы безопасности ParsecNET 3 кардинально отличается от всех предыдущей версий, в том числе и от ParsecNET 2.5, с точки зрения внутреннего устройства и функционала. Поэтому пользователям, работавшим с предыдущими версиями, настоятельно рекомендуется прочитать данный текст для понимания имеющихся отличий. Тем кому только предстоит знакомство с системой, также следует внимательно отнестись к данному тексту.
Программное обеспечение (ПО) обеспечивает работу под следующими версиями Windows: Windows 2000, Windows XP, Windows 2003 Server, Windows Vista, Windows 7 (все 32-х битные версии).
Платформа для интеграции
Программный комплекс ParsecNET 3 (ПК ParsecNET 3) построен как платформа для интеграции с любым оборудованием и программным обеспечением. С точки зрения внутреннего устройства, представления данных и способов их обработки ParsecNET 3 полностью индифферентен к типу оборудования, с которым необходимо работать. При наличии надлежащих драйверов ParsecNET 3 может управлять не только компонентами системы безопасности, но и например, кондиционерами.
Комплект драйверов ПК ParsecNET 3 поддерживает полную линейку оборудования системы ParsecNET 2.5, а также видеоподсистемы, с которыми были интегрированы предыдущие версии ПО. В дальнейшем номенклатура подключаемого оборудования будет постепенно расширяться в соответствии с потребностями пользователей системы. Сервер, рабочая станция и консоль
Если в предыдущих версиях ParsecNET имелись сервер и рабочие станции (компьютеры, к которым могло быть подключено оборудование, либо без оборудования), то в системе ParsecNET 3 существует три типа компьютеров – это:
сервер системы, отвечающий за все данные и обмен с другими компьютерами. При этом сервер СУБД может размещаться на отдельном ПК в сети.
рабочая станция – ПК, к которому подключено оборудование, но отсутствует пользовательский интерфейс.
консоль – ПК, на которых установлен пользовательский интерфейс, но нет подключенного оборудования.
Указанные функциональные единицы могут быть как распределены между различными ПК, так и совмещены в любых комбинациях. В частности, в простейшей системе функционал всех трех компонент может работать на единственном ПК, который является сервером, рабочей станцией и консолью одновременно.
Программное обеспечение рабочей станции (то есть та часть, которая отвечает за коммуникации между компьютерами и оборудованием) работает в режиме сервиса Windows, что обеспечивает его запуск еще до входа в Windows и не зависит от прав текущего пользователя Windows.
Естественно, что установка системы требует привилегированного пользователя с правами администратора Windows.
Отдельно следует упомянуть миниконсоль, которая является также пользовательским приложением, которое, будучи «свернутым» в системной панели, служит для on line уведомлений о выбранных событиях, например, приход конкретного сотрудника на работу (отображается заранее введенная оператором информация).
Пользовательский интерфейс
Предыдущая версия ParsecNET за более чем десятилетнюю историю развития накопила некоторое разнообразие в части вида и поведения окон разных приложений.
Пользовательский интерфейс третьей версии полностью унифицирован, то есть все редакторы и инструменты имеют одинаковый внешний вид, эргономику и поведение. Это упрощает пользование системой, каким бы инструментом вы не пользовались.
Отдельно следует отметить, что теперь пользовательский интерфейс гибко настраивается под квалификацию и права конкретного пользователя, при этом настройки для любого пользователя сохраняются в БД и восстанавливаются на любом компьютере при входе пользователя в систему.
База данных системы
Базу данных системы поддерживает СУБД MS SQL Server-2005. Сервер СУБД может находиться как на машине, на которой работает сервер ParsecNET 3, так и на любой другой машине в сети. Главное условие – это доступность сервера СУБД со стороны сервера ParsecNET 3.
Локальные базы данных рабочих станций и консолей обслуживает более «легкая» и быстрая СУБД SQLITE, не требующая значительных ресурсов ПК и отдельной процедуры ее установки – она устанавливается автоматически в составе рабочих станций ParsecNET 3.
Локальные базы обеспечивают функционирование отдельных частей системы даже при отсутствии связи с сервером и центральной базой данных, что значительно повышает живучесть и функциональность новой версии. Например, отключенный от основной системы удаленный офис продолжит свое функционирование, информация будет накапливаться в локальной БД, а при восстановлении связи автоматически будет передана на сервер ParsecNET. Кроме того, после восстановления связи с сервером с него будут автоматически скопированы все накопившиеся за время отсутствия связи изменения, включая изменения БД персонала, настроек оборудования и так далее.
Многопользовательская система
В отличие от предыдущих версий, ParsecNET 3 является действительно многопользовательской системой. Она позволяет обслуживать территориально объединенные, но административно разобщенные объекты таким образом, что каждому пользователю представляется, будто он является единственным пользователем – не принадлежащая ему часть системы полностью изолирована и невидима для данного пользователя.
Это хорошо поясняется примером крупного бизнес-центра, в котором арендуют площади множество компаний. Каждой компании выделяется часть системы (подсистема), обслуживающая ее территорию (этаж, группу комнат или даже одну комнату). В терминах ParsecNET 3 такая единица именуется организацией. Организации присвоено обслуживающее ее оборудование, собственные операторы с различными правами, собственный персонал, которые видимы только в рамках данной организации. Другим организациям все указанные сущности принципиально недоступны.
Общие ресурсы
Если продолжить аналогию с бизнес-центром, то возникает проблема общих ресурсов, например, турникетов на проходной при входе в бизнес-центр. Данная проблема решается за счет того, что в системе ресурсы (контроллеры, турникеты, области охраны) могут назначаться более чем одной организации. Таким образом, проходная бизнес-центра, являясь типичным разделяемым ресурсом, попадает в область видимости всех организаций, находящихся на территории бизнес-центра. При этом персонал каждой организации является ее «собственностью», то есть не виден другим организациям.
Многотерриториальная система
Система ParsecNET 3 является сетевой распределенной системой, позволяющей обслуживать любое количество территорий, между которыми существуют каналы связи (сеть Ethernet). В отличие от предыдущих версий, в которых при потере связи с сервером функционирование рабочих станций полностью прекращалось, в ParsecNET 3 работа рабочей станции при потере связи с сервером продолжается, хотя и в несколько ограниченном объеме. Нельзя выполнять действия, которые связаны с доступом к серверу баз данных системы, то есть редактировать персонал или другие объекты системы. Мониторинг оборудования, сбор и анализ текущих событий сохраняется в полном объеме.
Это позволяет использовать систему на территориально разнесенных объектах, связь между которыми может быть не постоянной. При возобновлении связи с сервером вся накопленная за время автономной работы информация передается на сервер, и функционирование удаленной территории восстанавливается в полном объеме.
Еще одним ограничением автономного режима является невозможность входа в систему оператора, поскольку данные для его авторизации хранятся на сервере системы.
Иерархия объектов и сущностей
Все сущности в ParsecNET 3 организуются в виде иерархий с неограниченным количеством уровней вложенности, при этом видимость объектов для конкретного оператора может быть установлена с любого уровня вложенности.
Вернемся к примеру с бизнес-центром. Предположим, что требуется обеспечить видимость всего персонала всех организаций оператору на проходной, что противоречит принципу разграничения видимости между организациями.
В этом случае можно создать организацию «Бизнес-центр», в которую будет включен весь персонал, причем за его внесение в базу данных системы в этом случае может отвечать как только бюро пропусков бизнес-центра, так и операторы соответствующих организаций-арендаторов.
Установщики и операторы
Для обеспечения структуры со многими организациями в системе вводятся различные роли для установщиков и операторов с четким разграничением их ролей в системе. Для обслуживания физического оборудования системы, его конфигурирования, добавления или удаления в системе существует понятие установщика, то есть оператора со специальными привилегиями по оборудованию. Установщик «видит» всю физическую топологию системы и имеет к ней полный доступ. Установщик распределяет физические ресурсы (точки прохода, охранные области и прочее) между организациями. В обычных терминах инсталлятор - это тот, кто осуществляет конфигурирование системы на этапе ее запуска, а в дальнейшем - обслуживающий персонал (например, техническая служба бизнес-центра). При этом инсталлятор принципиально не имеет доступа к приватным данным организаций, к которым относятся персонал организаций, операторы организаций и их архивы событий (например, данные о проходах).
В свою очередь, операторы организаций не имеют доступа к физическому оборудованию системы, за которое отвечает установщик, то есть не могут добавлять или удалять оборудование, а также изменять его настройки.
Для небольших объектов, представляющих одну организацию, все права (как установщика, так и оператора) физически может выполнять один человек, но при этом вход в систему для выполнения тех или иных функций все равно необходимо делать под разными логинами.
Варианты программного обеспечения (ПО) интегрированной системы безопасности ParsecNET 3
На сегодняшний день доступны три варианта поставки ПО - PNSoft-Lite , PNSoft-Standard , PNSoft-Professional , способные решить задачи от простейшего контроля доступа на одной двери до обеспечения комплексной безопасности и управления системами жизнеобеспечения многофилиальных, территориально распределенных объектов.
Варианты программного обеспечения PNSoft:
Вариант ПО
Краткое описание
Версия LITE
Базовое локальное ПО с поддержкой до 4 точек прохода на основе контроллеров SNC-W23
Версия STANDARD
Базовое сетевое интегрированное ПО с возможностью гибкого выбора функциональных возможностей системы.
Версия PROFESSIONAL
Сетевое интегрированное ПО для крупных территориально и административно распределенных систем. Поддерживает функцию мультиорганизационности.
Дополнительные программные модули интегрированной системы безопасности ParsecNET 3
Набор дополнительных программных модулей для ПО PNSoft, по сравнению с традиционно используемыми в предыдущей версии системы, включает в себя ряд вновь разработанных модулей для реализации новых функций системы.
Дополнительные программные модули системы:
Модуль
Краткое описание

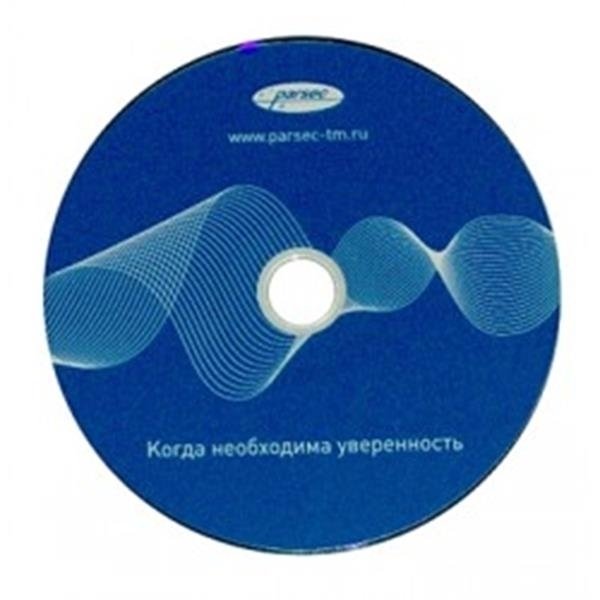

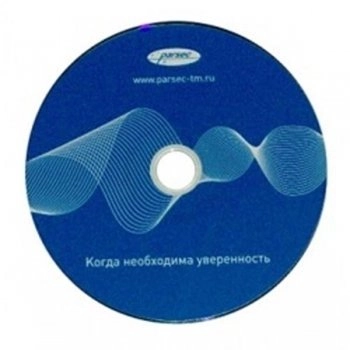

PNSoft-WS
.
PNSoft-AR
Модуль учета рабочего времени с генератором отчетов.
PNSoft-VV
Модуль видеоверификации в режиме реального времени.
PNSoft-PI
Модуль подготовки, ведения базы данных и печати на пластиковых картах.
PNSoft-PO
Модуль АРМ бюро пропусков.
PNSoft-DS
Модуль автоматического ввода документов со сканера и их распознавание с целью автоматизации оформления заявок на пропуска.
PNSoft-VI
Модуль интеграции с системами видеонаблюдения.
PNSoft-AI
Модуль интеграции с оборудованием и системами ОПС.
Сводная таблица лицензируемых параметров программного обеспечения интегрированной системы безопасности ParsecNET 3
