Извещатель дымовой оптический линейный, двухпозиционный, дальность от 8...140 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 2.5 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм

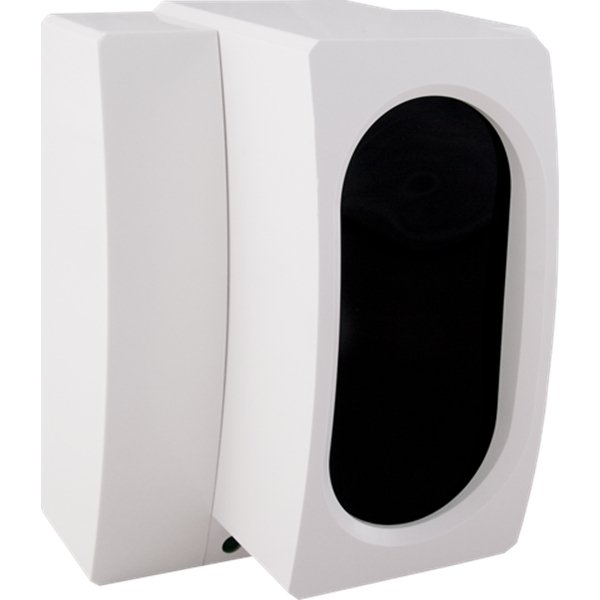

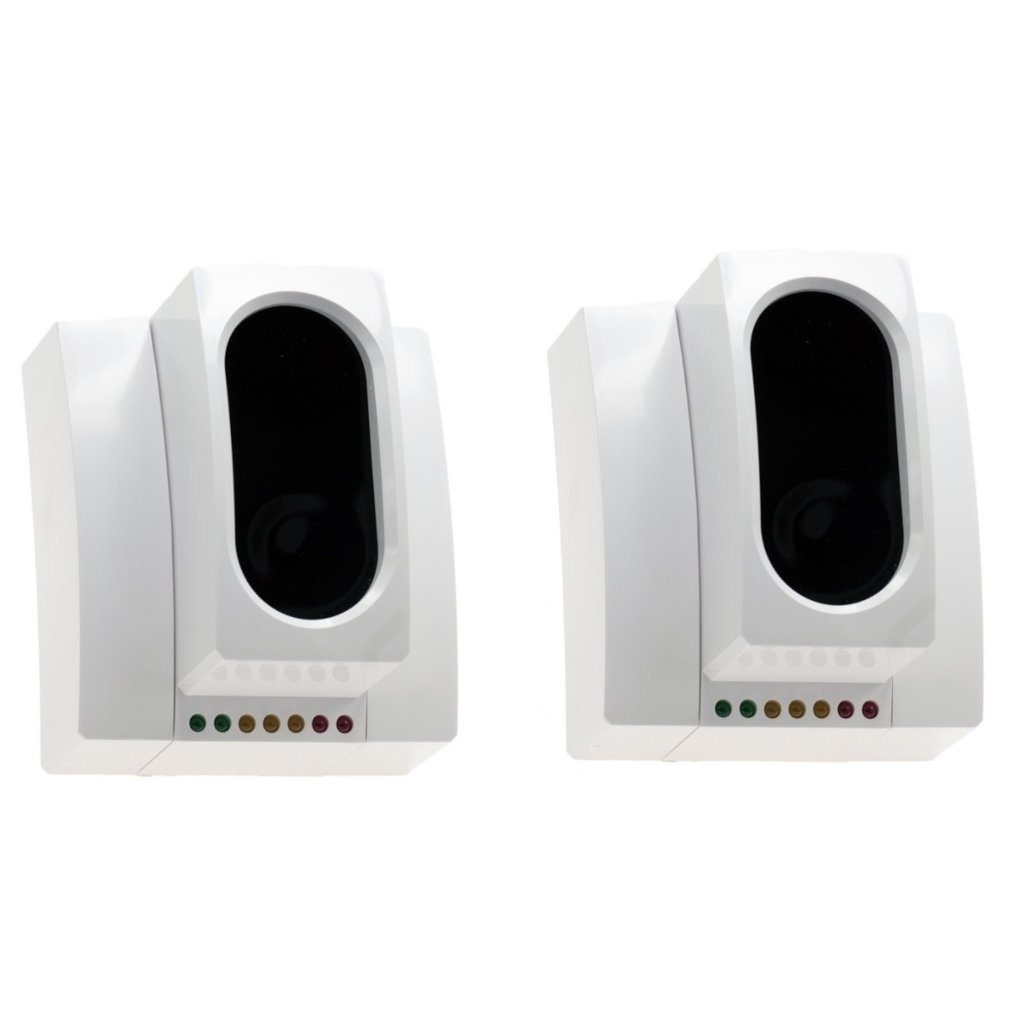

ИП212-52С - двухпозиционные линейные извещатели, состоящие из приемника и передатчика. Внешний вид приемника, передатчика и выносных устройств представлен на рисунках 1, 2 и 3.
Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. На основании корпуса установлен электрический экран (хром-никелевая пластина), обеспечивающий необходимую защиту от электромагнитных помех. Оптическая система имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию. Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.
Собирающая (фокусирующая) линза слегка утоплена в корпусе, что обеспечивает защиту ее наружной поверхности от оседающей пыли. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света. Для юстировки приемника и передатчика в их конструкции имеются пружинно-винтовые юстировочные механизмы, обеспечивающие очень плавные и точные угловые перемещения корпуса (фронтальная регулировка плоскости извещателя ± 5 градусов).
С боковых сторон корпуса (приемника и передатчика) под монтажными крышками расположены клеммные колодки для внешних подключений, а у приемника, кроме того, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52 (см. рисунок 4, 5, 6 и 7).
Принцип действия
Принцип действия извещателя построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов. Приемник, принимая и обрабатывая прошедшие через контролируемое пространство пачки ИК-импульсов, отслеживает изменение оптической плотности среды. Для повышения достоверности принятия решения о наличии дыма в помещении или неисправности в работе извещателя применены помехоустойчивые алгоритмы обработки.
Потребление извещателя минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика, при этом, в зависимости от особенностей защищаемых помещений, может быть выбран один из двух возможных режимов синхронизации: принудительный (по линии связи) и самосинхронизация (по оптическому лучу). Основным является режим принудительной синхронизации, когда синхроимпульсы передаются по двухпроводной линии связи, которая также является еще и линией питания для передатчика. В режиме самосинхронизации питание на передатчик должно подаваться отдельно, так как линия связи отсутствует.
В зависимости от размеров защищаемого помещения или других особенностей применения в извещателях могут быть установлены три различных значения порога срабатывания: 50%, 37% и 25%.
В процессе эксплуатации извещатели обеспечивают функцию компенсации чувствительности при медленных изменениях параметров оптического луча (из-за запыления линз оптической системы, из-за климатических воздействий и пр.), при этом может быть выбрана одна из двух возможных скоростей компенсации: медленная (обеспечивается обнаружение пожара при нарастании задымленности со скоростью 0,2%/мин и более) или быстрая (для скорости 1 %/мин и более).
Извещатели имеют широкий набор выходных цепей для формирования сигналов тревожных извещений: оптореле «Пожар» с нормально-разомкнутыми контактами, оптореле «Пожар» с нормально-замкнутыми контактами, оптореле «Неисправность» с нормально-замкнутыми контактами и выходная цепь для формирования сигналов «Пожар» («Внимание») и «Неисправность» в двухпроводных шлейфах приемно-контрольных приборов. Ток срабатывания выходной цепи может быть выбран из двух значений: 35 мА (для шлейфов с одноуровневым сигналом «Пожар») или 7,5 мА (для шлейфов с двухуровневым сигналом «Пожар»). Выходные опторелейные цепи работают как при использовании четырехпроводной схемы включения (с отдельным источником питания), так и при двухпроводном включении.
Тактика работы извещателя по порогу срабатывания, скорости компенсации чувствительности, режиму синхронизации и значению тока выходной цепи задается с помощью «DIP-переключателя».
Юстировка
За счет счет увеличения мощности сканирующего ИК-диода и применения пружинно-винтового юстировочного механизма, обеспечивающего плавную и точную настройку положения приемника и передатчика позволило увеличить длину контролируемой зоны извещателем до 140 м.
В извещателях ИП212-52С максимально облегчен процесс юстировки, для чего:
- Применена схема автоматического выбора оптимального коэффициента усиления приемника. Коэффициент усиления меняется ступенчато в 1,22 раза в диапазоне от 1 до 500 раз (31 значение).
- Применен метод визуального контроля (семь оптических индикаторов) за характером изменения принимаемого сигнала (уменьшение или увеличение) и его сравнение с максимально-достигнутым значением за весь период юстировки (отображение режимов «далеко», «близко» и «очень близко»).
- Визуальная информация о результатах юстировки дублируется передатчиком (при наличии линии связи).
- Достигнутые в процессе юстировки параметры (коэффициент усиления, величина входного сигнала, состояния «DIP-переключателя» тактики работы) при выходе из этого режима автоматически фиксируются в энергонезависимой памяти и в последующем используются для начальных установок при включении питания, после сброса и других нарушениях работы. Достигнутое значение компенсации чувствительности также периодически перезаписывается в энергонезависимую память.
Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52. Внешний вид тестера показан на рисунке 8.
Рекомендации по выбору тактики работы извещателя
Выбор тактики работы извещателя производится с помощью DIP-переключателя, располагающегося в приемнике под съемной крышкой (левой) рядом с PLS-разъемом. Соответствие установленных режимов работы положению движков переключателя приведено в таблице 1.
|
Режим работы извещателя
|
N движка
переключателя |
Выключено |
Включено |
| 1 |
Штатный режим работы
|
Режим юстировки
|
| 2 |
Режим формирования выходных сигналов «Пожар»
|
Режим формирования выходных сигналов «Внимание»
|
| 4 |
Режим быстрой компенсации чувствительности
|
Режим медленной компенсации чувствительности
|
|
Установки для ИП212-52С
|
| 3 |
Режим самосинхронизации (по лучу)
|
Режим принудительной синхронизации (по линии связи)
|
| 5 |
Порог срабатывания
62% («6» - OFF)
37% («6» - ON)
|
Порог срабатывания
50% («6» - OFF)
25% («6» - ON)
|
| 6 |
62% («5» - OFF)
50% («5» - ON)
|
37% («5» - OFF)
25% («5» - ON)
|
Выбор режима формирования выходных сигналов «Пожар» или «Внимание» актуален только для двухпроводных схем включения. Для шлейфов, работающих в режиме с одноуровневым сигналом «Пожар», необходимо установить режим формирования извещателем выходных сигналов «Пожар», при котором ограничение тока потребления при срабатывании будет осуществляться на уровне
35 мА и приемно-контрольный прибор (типа ППК-2) будет фиксировать состояние «Пожар» по срабатыванию одного извещателя.
Для шлейфов, работающих в режиме с двухуровневым сигналом «Пожар» и требующих от извещателей сигнал срабатывания в виде скачка тока на 7,5 мА (например, ППК-2М), необходимо установить режим формирования извещателем выходных сигналов «Внимание», при этом срабатывание одного извещателя в шлейфе приведет к фиксации приемно-контрольным прибором предварительного сигнала «Пожар» («Пожар 1» или «Внимание»), а срабатывание двух извещателей – к фиксации основного сигнала «Пожар» («Пожар 2»).
Для работы в четырехпроводных схемах включения выбор режима формирования выходных сигналов («Пожар» или «Внимание») не принципиален (выходные оптореле работают одинаково в обоих режимах), но для уменьшения нагрузки по линии питания при срабатывании извещателя рекомендуется использовать режим формирования выходных сигналов «Внимание».
Выбор в пользу режима принудительной синхронизации почти всегда предпочтителен, так как в этом режиме извещатели обладают значительно более высокой устойчивостью к воздействию внешних помеховых оптических излучений, чем в режиме самосинхронизации. Режим самосинхронизации рекомендуется использовать в случаях, когда расстояние между приемником и передатчиком не более 50 м и если вблизи приемника в зоне диаграммы направленности отсутствуют мощные осветительные приборы, а прокладка линии связи между приемником и передатчиком затруднена.
При двухпроводном включении извещателей режим принудительной синхронизации позволяет снизить общий ток потребления, так как при питании передатчика по линии связи от приемника ток потребления всего извещателя в режиме «Норма» будет не более 2,5 мА, а при раздельном питании приемника и передатчика – 3,5 мА.
Выбор режима быстрой компенсации чувствительности рекомендуется делать при применении извещателей в неотапливаемых помещениях, где возможно достаточно быстрые изменения температуры воздуха (например, зимой при смене времени суток) и которые могут повлиять на стабильность параметров оптического луча (например, из-за незначительных изменений положения приемника и передатчика или из-за временного ухудшения условий прохождения оптического луча через контролируемую среду). В остальных случаях рекомендуется выбирать режим медленной компенсации чувствительности.
Выбор порога срабатывания должен определяться в зависимости от имеющихся тактических задач по защите помещения (обеспечение как можно более раннего обнаружения очага пожара или максимальная устойчивость к возможным помеховым воздействиям на оптический луч) и в зависимости от расстояния между приемником и передатчиком. Для защищаемых помещений с нормальными (средними) условиями по применению линейных извещателей рекомендуется устанавливать порог срабатывания:
- 25% для расстояний от 8 до 20 м
- 37% для расстояний от 15 до 45 м
- 50% для расстояний от 30 до 100 м
- 62% для расстояний от 50 до 140 м.
